Калибровка лазерного уровня

Как откалибровать лазерный уровень после падения или при некорректных заводских настройках

Лазерный уровень — это измерительный инструмент, поэтому и главным показателем его работы является точность. Не стоит полагаться на заявленную величину погрешности в инструкции пользователя, даже у нового прибора фактический показатель очень часто имеет значительные превышения и от стоимости и брендовости он не зависит. Это обусловлено тем, что все аппараты настраиваются вручную (речь идет о приборах с маятниковым магнитно-демпферным компенсатором, которые составляют львиную доля в общих продажах) при помощи штифтов крепления излучателя к маятниковой конструкции или винтов противовесов. Ну, а если устройство уже пережило падение или сильный удар — это 100% признак того, что с точность у него далеко не все в порядке.

Убедится в корректной работе лазерного построителя плоскостей довольно просто — нужно провести его проверку, для которой потребуется лишь наличие карандаша и строительного отвеса. Подопытным нам послужит лазерный уровень Longyun 4V/1H, еще ни разу не принимавший участие в работе. Порядок действий абсолютно не важен, но чаще всего бывает «завален» горизонт. Существует несколько вариантом его тестирования, самый простой из которых представляет собой проверку соответствия окончаний луча. Для этого нужно повернуть корпус устройства в такое положение, когда на стене останется только «хвост» проецируемой линии. В ее центре карандашом ставится риска. Затем поворачиваем корпус на 180 градусов и смотрим соответствие отметки с серединой другого «хвоста». Данная процедура осуществляется на расстоянии как минимум 5 метров от стены, на которую падает луч.

Проверка вертикали также несложная — излучатель направляется на отвес. Если погрешность минимально, то луч будет равномерно подсвечивать нитку по всей длине.

Исходя из вышеописанных способов, проверим насколько точен в своих показаниях наш прибор.

Диагноз не то, чтобы неутешительный, но мог бы быть и получше. Для нашего устройства погрешность горизонтали составляет 2мм на 5 метров, при минимальном значении этого же показателя для всех 4 вертикалей. По большому счету для бытового устройства можно оставить все как есть, однако, производителем в конструкции уровня предусмотрены механизмы его настройки. И чтобы ими воспользоваться нам потребуется разобрать Longyun 4V/1H.

Приступая к разборке аппарата, необходимо ОБЯЗАТЕЛЬНО извлечь из батарейного отсека источник(и) питания. Если этого не сделать, велик риск возникновения короткого замыкания, в результате сгорают медные провода-волоски, идущие от платы питания.

Затем следует отсоединить тумблер активации и выкрутить винты крепления пластикового кожуха к металлическому основанию.

После того, как оковы, связующие эти две части устройства, исчезнут нужно потянуть защитный футляр вверх, одновременная придерживая контейнер батарейного отсека.

Внутреннее содержимое предстанет перед нами в таком виде.

Есть несколько вариантов юстировки лазерного уровня подобной конструкции:

1) регулировать положение маятника при помощи винтов противовесом. Метод этот прост в реализации, но для достижения желаемых результатов использовать его нельзя, поскольку этим элементом регулируются сразу несколько излучателей, т.е. им возможно пользоваться только в случае неверно показания обоих светодиодов (и то, если они завалены в одну сторону);

2) настраивать при помощи индивидуальных штифтов крепления лазера к маятнику. Способ калибровки значительно сложнее предыдущего в реализации, поскольку даже небольшое вращения винта крепления диода существенно влияет на настраиваемую характеристику, к тому при регулировки следует учитывает степень «закрученности» остальных штифтов. Но именно этот метод позволяет достичь идеальной точности.

Какой метод настройки прибора использовать — смотрится в конкретной ситуации. По-хорошему, лучше использовать 2-ой. Поэтому рассмотрим какой элемент за что отвечает.

На самом излучателе-«пуговке» имеются 4 оси с шестигранной выемкой. Они отвечают за положения лазерной трубки и применяются в исправлении т.н. «улыбки» — это когда концы луча совпадают, а середины 5-10мм провис. Так вот, их лучше не трогать. И даже не смотреть в их сторону, ибо исправлять такой дефект может только человек со стальными нервами, как минимум имеющий КМС по стендовой стрельбы или часовых дел мастер — терпения потребуется вагон, а движения должны быть выверены до доли миллиметра.

А вот для настройки положения самих излучателей применяются винты в боковой части, их по два на каждой стороне. Все крутить необязательно, достаточно будет 2-х (а иногда и одного). Решение о том, какой элемент применять для регулировки принимается из расчета насколько врет горизонт и как сильно закручен другие штифты.

Принцип юстировки следующий:

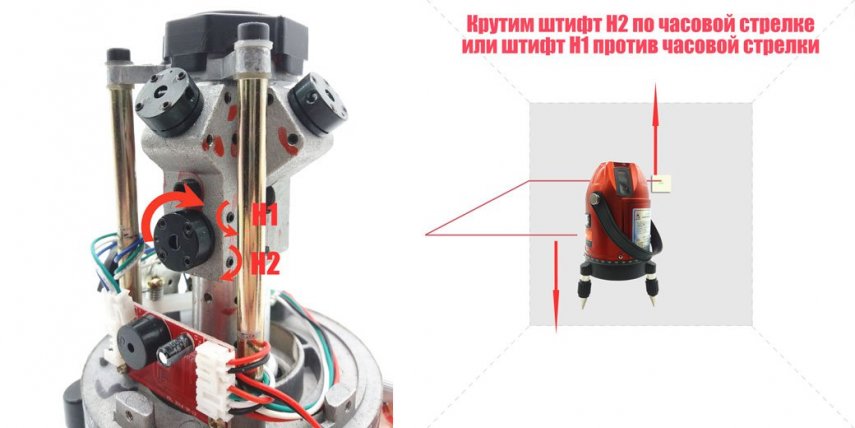

1) если нам надо поднять правый край (опустить левый), то необходимо закрутить по часовой стрелки винт Н1, либо ослабить Н2, при этом лазер поворачивается против часовой стрелке;

2) если требуется опустить левую сторону (поднять правую), то порядок действий обратный — затягиваем штифт Н2 или выкручиваем Н1, в результате чего излучатель вращается по часовой стрелке.



Т.е. проделали соответствующее действие, повернули влево-вправо, посмотрели насколько разняться «хвосты» луча. И так n-количество раз до тех пор, пока разница не исчезнет, либо не лопнет терпение. Светодиоды, генерирующие лазерный поток в вертикальном положении, регулируются аналогичным образом, только ориентиром для них будет выступать равномерная подсветки строительного отвеса по всей длине.

Источник: homemasters.ru

С чего начать

Пользоваться этим прибором несложно. Но каждый в первую очередь должен понимать, что на рынке строительных инструментов лазерный нивелир представлен огромным разнообразием. И у каждого из них свои настройки, свои правила использования. Но все лазерные уровни делят на три основные категории:

1. Статические, они же кросслайнеры, они же мультипризменные построители.
2. Ротационные, они же нивелиры, они же многопризменные построители.
3. Статические для осей, они же точёные, они же указатели.

Понятно, что производители в комплектацию к прибору кладут инструкцию к применению, где описано, как работает лазерный уровень, и как им правильно пользоваться. Разобраться в этом документе несложно, потому что сам процесс применения прост. Но у многих некоторые моменты вызывают вопросы. Единственно, на что надо обратить внимание сразу, это на способ питания. Здесь три варианта:

• от питающей сети с помощью кабеля и вилки;
• от аккумуляторов, за зарядкой которых надо постоянно следить;
• от батареек, которые в начале работы вставляются в отсек для питания прибора.

Если питание нормальное, то при включении лазерного уровня должен появиться луч. Это говорит о том, что прибор готов к работе.

Источник www.geo-spektr.ru

Приводим нивелир в рабочее состояние

Качество конечного результата напрямую зависит от того, как правильно нивелир был выставлен в рабочем положении. Поэтому в первую очередь для него надо найти оптимальное место, а также установить, как это требует инструкция от производителя. Поэтому предлагаем рассмотреть несколько требований, влияющих на качество работы инструмента:

• Прибор устанавливается так, чтобы на пути лазера не было препятствий. Последние могут преломить луч, то есть исказить наносимые на плоскости линии.
• В инструкции к применению обязательно указывается максимальное расстояние установки лазерного нивелира от объекта или плоскости. Превышать данный показатель нельзя. А вот уменьшать можно. Это поможет снизить погрешность нанесения линий. Поэтому прибор рекомендуется устанавливать поближе к ремонтируемым конструкциям, на которые наносятся линии. Сегодня производители предлагают лазерные нивелиры с дополнительными приёмниками лучей, которые устанавливают напротив прибора на стены, потолок и другие плоскости. Именно это дополнение позволяет увеличить максимальное расстояние без снижения качества.
• Лазерный уровень надо устанавливать на ровную плоскость. Это может быть даже обычный стол. Но лучше, если это будет штатив или специальный держатель. Главная задача установки – жёсткая фиксация инструмента. Нельзя допускать, чтобы в процессе работы нивелир вибрировал или сотрясался. Только так можно добиться высокой точности наносимых линий и выдерживания требуемых размеров.

Источник gidpoplitke.ru

• Перед включением прибор надо выставить по горизонтали. Именно поэтому производители позаботились о пузырьковом уровне, который находится на корпусе лазерного уровня. Сегодня многие компании предлагают инструменты с функцией самовыравнивания. То есть, когда нивелир стоит неровно, изнутри издаётся звук. Как только горизонт пойман, звук выключается, что говорит о готовности.
• Предупреждаются работники о том, что идёт работа с лазером. Если луч попадёт в глаза, то это может травмировать их.

Настройка лазерного уровня

Переходим к вопросу, как настроить лазерный уровень. В принципе, производители обо всем этом пишут в инструкциях. Но не всегда все в них понятно.

Надо отметить, что настройка для большинства приборов – процедура одинаковая. К примеру, самый простой инструмент. Как было сказано выше, сначала надо выставить прибор по горизонту, для сего подкручивают винты и смотрят на два пузырьковых уровня.

Если используется для нанесений линий призменный нивелир, то можно на плоскость наносить сразу две линии: горизонтальную и вертикальную. Но можно отключить одну из них, если этого не требуется. С помощью таких моделей можно наносить линии отвеса – зенит, или устанавливать только лазерные точки – надир. Обе функции можно включать и отключать, если это требуется.

Источник instrumentru.ru

У ротационных нивелиров, кроме выше обозначенных функций, есть ещё две, которые можно настроить. Это угол сканирования и скорость вращения лазерного луча. Единственное надо отметить, что ротационный инструмент проецирует луч только в одной плоскости. Хотя сегодня уже появились модификации, с помощью которых можно дополнительно отбить и вертикальную ось одновременно.

Внимание! Профессионалы, давая советы, как пользоваться лазерным нивелиром, рекомендуют сразу все функции не включать. Идеально, если будут использованы только те, которые необходимы в этот момент. К примеру, вертикально ли расположен дверной проем. Ведь для этой процедуры не нужны горизонтальные линии. Чем меньше включено лучей, тем дольше прослужит батарея питания.

Как видите, настраивать лазерный уровень и работать с ним несложно. Но если приобрести к нему несколько дополнительных приспособлений, то качество конечного результата будет выше. Поэтому поговорим об этих дополнениях.

Источник avatars.mds.yandex.net

Дополнительные приспособления

Начнём с уже упомянутого выше приёмника лучей. Отличное дополнение к лазерному нивелиру, если работы проводятся на улице. С этим прибором можно увидеть луч лазера, даже если на улице ярко светит солнце. При этом максимальное расстояние работы, указанное в паспорте или инструкции, увеличивается в два-три раза. Самое главное – надо приобретать приёмник той же марки, что и лазерный уровень. Устройства разных марок, как показывает практика, могут не подходить друг к другу и работать некорректно.

И ещё один момент – не все лазерные инструменты могут работать с приёмниками.

Мишень

Это пластиковая пластинка, на которой нарисованы концентрические круги и нанесены горизонтальная и вертикальная линейки. Очень похожа на бумажную мишень для стрельбы, отсюда и название приспособления.

Пластинка используется в тех случаях, когда расстояние между плоскостями большое. К примеру, метров 40-50. А точку относительно другой, расположенной на противоположной стене, надо сместить на несколько сантиметров выше или ниже горизонта. Разглядеть на таком расстояние – попали ли вы в требуемое место – невозможно. Потому что след от маркера или карандаша на стене будет просто не видно. Вот и вешают мишень, в которую попасть не составит особого труда.

Здесь же хотелось бы добавить, что некоторые марки лазерных уровней комплектуются прицелами. Его устанавливают на корпус инструмента. У него есть своё название – оптический визир. С помощью такого приспособления попасть точно в цель можно даже со 100 м.

Источник i.simpalsmedia.com

Рейка

Это устройство необходимо, когда требуется нанести несколько параллельных линий одномоментно, расстояние между которыми одинаковое. С помощью рейки также можно изменить высоту установки самого лазерного инструмента, если последний монтируется на штативе.

Как пользоваться лазерным инструментом

Сразу оговоримся, что использовать лазерный нивелир можно везде. Границ практически нет. Главное – правильно провести выбор лазерного уровня. Что же может этот инструмент.

Вертикальная или горизонтальная плоскость чётко покажет, как устарели длинные правило, стандартные пузырчатые строительные уровни, линейки, рулетки и прочие инструменты. Надо просто направить луч лазера вдоль плоскости, и он точно покажет, насколько её поверхность неровная. Это касается любых плоскостей: пола, стен, потолка и наклонных конструкций. При этом можно удостовериться в неровности, если поставить на поверхности несколько меток.

Луч, пройдя по метка, покажет, насколько плоскость неровная. После чего подбирается толщина выравнивающего раствора по контрольным меткам.

Сегодня многие мастера используют лазерные уровни при укладке керамической плитки, для чего используется крестовая проекция – вертикальный и горизонтальный луч. Они пересекаются на стене, образуя крест. Обычно точку пересечения устанавливают в точку стыковки плиток, а сами линии обозначают вертикаль и горизонталь, которые смещают при надобности по сторонам укладываемого материала. Получается так, что нет никакой необходимости все время использовать строительный уровень, проверяя плитки.

Источник i.stroy-ka.ru

Эту же функцию можно использовать при наклейке обоев на стены. Горизонтальный луч станет верхней границей укладки обоев, вертикальный для сторон рулонного материала.

Именно таким же образом можно провести установку мебели. Особенно навесных элементов: полочек, шкафчиков. Это же касается карнизов, телевизора, проектора, экрана и прочей бытовой техники. То есть не надо долго возиться с отбивкой линий установки, нанося их на стены карандашом. Стоит просто включить лазерный нивелир, настроить его лучи и получить на стене чёткие световые линии, по которым и производится монтаж.

На нашем сайте Вы можете найти контакты строительных компаний, которые специализируются на реконструкции мансардного этажа. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Планировка помещений

Сегодня все чаще в частных домах при строительстве дизайнеры не сразу определяются с наполнением внутреннего пространства. И если коробка уже готова, то перекроить это пространство не составит труда, благо новые строительные технологии и материалы это сделать позволяют быстро и легко.

Обычно для этого устанавливают перегородки. Точно также эти конструкции используют, когда производится ремонт здания, и появляется необходимость что-то изменить внутри, сделав дом более современным.

Раньше на местах установки перегородок мастера ползали по полу, вычерчивая линии. Затем, установив стремянки, чертили линии на потолке и стенах, используя правило, отвесы и прочий инструмент. Сегодня все стало намного проще. Установив лазерный уровень, можно одним лучом по периметру помещения начертить непрерывную линию, зрительно сформировав тем самым будущую перегородку. Просто, быстро и легко.

Если есть необходимость одно большое помещение разделить на четыре небольших, то это можно также сделать одним нивелиров, включив сразу два луча.

Источник instrumentru.ru

Формирование наклонных плоскостей

Отметим, что в частных домах наклонные плоскости – не редкость. И если стоит задача – выровнять именно их, или просто дизайнер решил с такими конструкциями поэкспериментировать, то лазерный уровень здесь пригодиться как никогда.

Надо отметить, что у разных марок инструмента разный подход к решению этой задачи. Поэтому совет – внимательно читайте инструкцию, где производитель по полочкам расписывает, как это надо делать правильно.

Просто добавим, что в некоторых моделях установлена автоматическая система выравнивания. Чтобы работать с наклонными плоскостями, эту функцию надо отключить или заблокировать. В некоторых моделях установлена функция – изменения угла наклона.

Источник g04.a.alicdn.com

Измерение расстояний

Лазерным нивелиром определить расстояние, в плане точного определения этого параметра в метрах, нельзя. Но этот инструмент может облегчить задачу. К примеру, если вам необходимо измерить высоту стены, то надо просто на её поверхности выставить вертикальную линию с помощью луча.

После чего обычной рулеткой замеряется отрезок от пола до потолка.

Подводим итоги

Итак, мы разобрались, как надо правильно работать с лазерным построителем, дали информацию о том, какими функциями этот прибор обладает. Теперь переходим к теме – как выбрать лазерный уровень.

Критерии выбора лазерных нивелиров

Выше уже говорилось о классификации лазерных уровней. Добавим, что сегодня рынок предлагает в основном две разновидности, которые больше всего пользуются спросом. Это самовыравнивающиеся приборы и ротационные.

Первые – это инструменты, с помощью которых строятся лазерные плоскости. Внутри этой категории есть две группы:

1. Работающие на основе маятникового магнитно-демпферного компенсатора. Последний просто выставлял нивелир без участия человека в горизонтальной плоскости за счёт влияния магнитов на маятник.
2. В конструкцию которых входит электронный компенсатор. Это более современная модель с более точным выставлением уровня, соответственно с возможностью снизить погрешность.

Источник www.artem-tools.ru

Это может быть интересно! В статье по следующей ссылке читайте про отмостку дома.

Вторые – это вращающиеся приборы, которые можно использовать даже для работы на улице, потому что их дальность действия лучей доходит до 100 м. В этой категории четыре группы:

1. Те, которые устанавливаются вручную. Надо отметить, что представители этой группы потихоньку уходят в небытие, как отслужившие свой век инструменты.
2. Полуавтоматические. Здесь дело обстоит так – горизонтальная линия устанавливается автоматически, а вот вертикальную придётся выставлять вручную.
3. Автоматические горизонтальные. В этих моделях нет луча, который отбивает вертикальные линии. По сути, этот инструмент выполняет узконаправленные задачи в плане нанесения разметок по горизонту. Очень точный прибор с достаточно большим радиусом действия.
4. Автоматические полностью. Здесь все понятно – автоматическое выставление лучей и по горизонтали, и по вертикали.

Источник www.hilti.ru

В принципе, вот вся классификация. Закономерно встаёт вопрос, как выбрать лазерный уровень для дома из всего предложенного. Сразу оговоримся, что цена при выборе, на самом деле, играет второстепенную роль. Главное определиться, для решения каких задач этот прибор приобретается. Но оптимально – выбрать самовыравнивающуюся модель. Она сэкономит кучу времени. К тому же такие инструменты просты в обращении.

Если вы приобретаете лазерный уровень для собственных нужд, к примеру, производить в доме мелкие работы: повесить получку или карниз, залить стяжку и так далее, то не стоит покупать дорогую модель, которыми пользуются профессионалы-строители. А вот последние должны выбирать дорогие инструменты с полным набором функций. А это – варианты с 3D, 5D или 6D функциями с дополнительными плоскостями, плюс отвес. Хорошим дополнением к функционалу будет поворотный лимб. С его помощью проще отбивать периметр помещения по горизонту.

Итак, рассмотрев вопрос, как выбрать лазерный нивелир, переходим к разделу – рейтинг лазерных уровней.

Источник postroyka.org

Рейтинг лазерных построителей

В основу рейтинга обычно ложатся характеристики изделий. С лазерными уровнями исключений нет. На что надо обратить внимание, выбирая этот прибор:

• в каком температурном диапазоне он может работать корректно;
• дальность излучения;
• точность;
• сколько направлений он может отбивать;
• тип крепежа;
• функциональность: самовыравнивающиеся, самоотключающиеся и так далее.

Итак, переходим к рейтингу лазерных нивелиров.

Это может быть интересно! В статье по следующей ссылке читайте про выбор материала для облицовки фасада.

DEKO Laser Level

Китайский инструмент, недорогой с двумя пересекающимися под прямым углом линиями. Крепление производится на присоски, можно повесить на гвоздь или саморез. Питание – три батарейки АА. Характеристики:

• дальность 10 м;
• точность, она же погрешность 0,3 мм;
• рабочий температурный диапазон от +5С до +40С;
• вращение на 90°;
• это несамовыравнивающаяся модель.

Ермак 659-022

Хотя этот прибор имеет русское название, выпускается он в Китае. Сразу перейдём к характеристикам:

• количество линий – 2;
• дальность лучей – 10 м;
• погрешность – 0,5 мм;
• температура от +5С до +40С;
• угол развёртки: по горизонтали – 100°, по вертикали 120°;
• самовыравнивание в пределах 4°.

Bosch Quigo II

Немецкое качество всегда было на высоте. И этот маленький прибор превзошёл все ожидания. Он на самом деле имеет небольшие размеры – это куб с длиной стороны 6,5 см и массой всего лишь 250 г. Его так и называют – карманный нивелир.

Для крепления используется универсальная резьба, которая подходит под все известные штативы. Работает от двух батареек ААА, что гарантирует длительную работу. Но у этого нивелира есть и недостатки, в основе которых лежит его размер. Это низкая точность и невозможность отключения одной из двух пересекающихся линий, то есть при включении будут всегда светить два луча.

И характеристики:

• дальность свечения – 7 м;
• погрешность – 0,8 мм;
• температурный диапазон от +5С до +35С;
• угол развёртки и по горизонтали, и по вертикали одинаков – 60°;
• самовыравнивание – 4°.

Рейтинг лучший недорогих лазерных уровней можно продолжать, потому что рынок заполонён огромным ассортиментом от большого количества производителей. Наша же задача состояла в том, чтобы показать возможности именно недорогих моделей, которые сегодня популярны среди домашних мастеров. А также акцентировать ваше внимание на тех показателях, которые формируют качество инструмента.

Это может быть интересно! В статье по следующей ссылке читайте про экологическую экспертизу для загородного дома.

Коротко о главном

Итак, мы с амии разобрались в теме – как правильно использовать лазерный уровень, если стоит задача провести какие-то строительные операции частном доме. Как показывает практика, работать с этим инструментом одно удовольствие. Он сокращает время, делает работу простой, а наносимые на плоскости линии точны.

Источник: m-strana.ru

Все построители плоскостей имеют определенную погрешность в пределах допуска. Обычно для дешевых моделей это 0.5мм/1м. Для 3-4метровой стены набегает 2-3мм разбег. А если выкладывать плитку в ванной, то с таким уровнем расхождение по 4 стенам приведет к нестыковке швов на 5-6мм. Более дорогие модели от 7-8тыс. руб имеют более меньшую погрешность, от 0.2 до 0.05мм/1м. Конечно они и луч дают равномернее и шире угол. Но и дешевый уровень надо отъюстировать и сделать это очень просто.Рассмотрим юстировку на примере самого дешевого китайского уровня из леруа, который даже в допуск 0.5мм/1м не попадал. На всех уровнях есть регулировочные винты. Вкручивая или выкручивая винты, мы изменяем положение центра тяжести маятника и изменяем настройку уровня.

Разобрать очень просто. Откручиваем саморезы нижнего основания. Снимаем клещами стопорное кольцо. Можно нитками растянуть. Откручиваем дно и раскручиваем корпус. Для удобства я дно прикрутил одной к половинке и так настраивал.
Первым делом надо проверить уровень горизонтальной линии. Ставим на основание или на штатив прибор. С правой стороны луча делаем на стене отметку уровня. Поворачиваем прибор вправо, чтобы левый край луча попадал в это отметку. Если расходится, то надо регулировать уровень горизонта, боковым винтом. После нескольких итераций левый и правый край луча должны попадать в одну и ту же метку. Горизонт выставлен.
Вторым шагом надо настроить плоскость, луча. Берем большую комнату, можно длинный коридор. От одной стены направляем горизонтальный луч на другую стену. Ставим отметку №1, разворачиваем луч на ближнюю стену и так же ставим отметку №2. Затем переносим штатив к противоположной стене, выставляем высоту штатива что бы попасть в метку №1, затем поворачиваем прибор и смотрим куда попадает луч. Плоскость горизонтального луча регулируется передним винтом. После каждой регулировки метки рисуются заново. Первые метки поставлены криво. Поэтому каждый раз делаем новые отметки и сравниваем. Настраиваем до тех пор, пока луч не будет попадать в обе метки, от любой стены. Таким образом мы имеем гарантию, что плитка положенная на противоположных стенах будет на одинаковой высоте.
Третьим этапом проверяем вертикальный луч. У меня он был завален и не перпендикулярен горизонтальному. Откручиваем винты, фиксирующие вертикальный датчик, расшатываем клей и прокручиваем датчик в нужную сторону. Затягиваем, проверяем по отвесу из веревки. Тут попасть сложнее. Руками проворачивать на сотые доли угла трудно. Но с некоторой попытки удастся попасть.

Затягиваем винты и еще раз проверяем горизонт. Я свой выставил с точностью горизонта 0.5мм/10м=0.05мм/1м, вертикаль 0.5мм/2.5м= 0.2мм/1метр. Получилась точность на уровне дорогих приборов.

Источник: www.drive2.ru
